現在有些電子發燒友,處于興趣愛好,喜歡搗騰各類東西:電腦組裝、自制音箱、自制彩燈等等.如果您也有這方面的興趣,在條件允許的情況下,不妨自己試試吧!本期為大家介紹如何diy自制音響.
準備工作:木箱自制,變壓器2安雙12伏,30元;TDA2030,2個,5元;面包板1塊10元;8R25W喇叭2個40元;其它元件如下:1K.22K.10K.47K.100K.33K.680R電阻各五個(有多余),0.1uf.10uf.3300uf.1uf.22uf電容5個;101.102.104.瓷片電容各五個;224.472陶滌電容各2個;4007二極管8個;6平方CM散熱片1塊;雙列電位器2個;屏蔽信號線2米.
diy自制音響步驟1.喇叭單元選擇合適的單元口徑,了解單元的技術參數,最好是廠家配對單元,確保性能一致性;音響材料要使用中密度板(MDF)或密度較大的優質原木,也可用花崗石、混凝土制作箱體.板材厚度在15mm-25mm左右,若無合適厚度,可用雙層材料膠合制成.
diy自制音響步驟2.音響箱體制作的原則是內體積(箱體的長、寬、高比例不能成整數倍,并兼顧外形的美觀性)和設計值(針對具體的喇叭單元,應用相關公式計算而得)相同;若考慮加裝瀝青板或內鋪瀝青時,應扣除所占的體積;箱體要求密封牢固,在制作時,各邊縫對接要整齊,不能漏膠,并加釘鐵釘;若對接處做成楔形卡口,應上膠再加釘就更加牢固結實;側面和前面板上,還應使用強筋加固,如:30mm*40mm的硬質木條.
diy自制音響步驟3.填加吸音箱棉時,閉箱設計的音響可使用羊毛、海綿等材質;倒相箱可使用厚25mm左右的海綿填布整個內表面,且適當固定;
diy自制音響步驟4.安裝分頻器時,若使用瀝青板或鋪設瀝青,可直接用螺釘上好即可;或者在箱體分頻器之間使用軟性絕緣墊,保持松緊適度,以防止與箱體之間的振動耦合,從而減少干擾;箱內連接線應采用優質無氧銅線,保留合適長度并設法固定,防止其大幅度擺動;

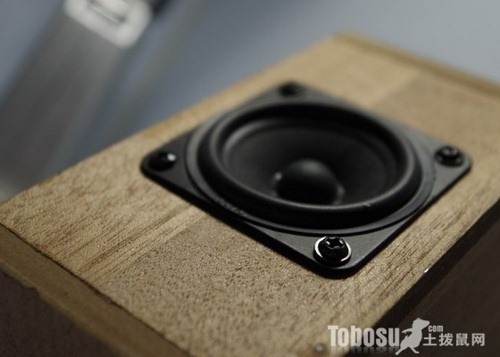

diy自制音響步驟5.音響喇叭單元最好挖深孔安裝,并使用橡膠墊圈,以隔絕有害振動傳遞,用自攻螺釘固定單元和接線盒時,應先在箱體上用電手鉆打預孔,預孔要比螺絲稍小,以便安裝及美觀度.
diy自制音響步驟6.接線時,一定要注意單元和分頻器的+/-標記,安裝正接正,負接負的方法連接;焊接時,最好使用優質含銀錫,且不能出現虛焊、脫焊.
diy自制音響步驟7.箱體表面處理,可使用真木貼面或pvc塑膠貼面,也可噴漆,顏色根據個人喜好而定;丟貼面的要求是緊實無氣泡,平滑無褶皺.
自制音響時最好采用雙線分音,應去除四端子接線盒的短路片,從功效的走右聲道各用雙線對應"+"、"-"極性連接,即Bi-Wire接線法;此種雙線分音方法能大大減少低音對高音的串擾,效果明顯好于傳統單線駁接法.
音響制作改裝需要注意電路問題,在制作時應單獨布電源線、音頻線、信號線,線路間做好屏蔽和保護.diy自制改裝音響一般是一個循序漸進的過程,先換喇叭、升級功放、增加低音喇叭,最后再更換主機;最好能預留升級空間,逐步升級,最后再升級解析力強的主機,能達到HIFI的音質效果.
此外,音響制作注意做好線材的選擇和布線,器材的安裝與保固、防水等,基礎做好了,才能達到事半功倍的效果.
|
