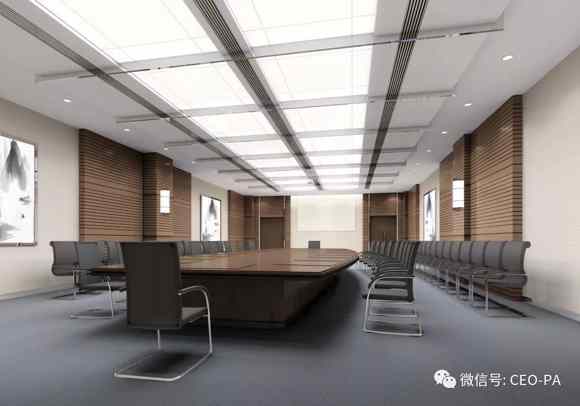

在的會議室、電化教學室等，已經不是以前的一張講臺一張椅子一個話筒了，取而代之的是各種先進的多媒體會議及教學設備，包括投影機、影碟機、錄像機、視頻展示臺、多媒體電腦、電動屏幕等，一些大型會議室還配備了同聲傳譯系統、電子表決系統、多畫面切換系統等。
多種設備的使用必定帶來煩雜的設備操作，如：要打開多種設備電源，要關閉燈光，要頻頻切換各種音視頻信號，要不斷切換投影畫面等等。在這種情況下，一種能夠集中管理這些設備，并能同時控制會議室、教室各種資源的“中央系統”設備便顯得尤為重要。
中控系統的工作原理
中央控制系統采用多機通訊技術和系統集成技術，將被控設備按用戶實際操作要求進行組合，再將其對每個設備的最終操作過程集成為簡單的操作。總之，中央控制系統可以對錄像機、影碟機、視頻展臺、投影機、電動屏幕、電動窗簾等設備進行集中控制。
中控系統的基本組成
主機：起到接收觸摸屏的控制信號，解釋并執行的作用。
彩色LCD觸摸：可直接預覽視，簡易快速地進行全程操控。
嵌墻式面板：通常安裝在門口，方便進出時操作。
音量控制模塊：用來控制音音響設備。
白熾燈調光器：用于控制、調節燈光設備。
強電繼電器模塊：用于控制電動吊架、屏幕、設備電源、日光燈等設備。
紅外發射棒：用于控制如DVD/錄像機/實物展臺紅外設備。
外置電源供應器：用于給所有設備供電。
中控系統的分類
1.簡易中控系統：一般常用在小學多媒體教室，主要是控制設備比較少地方；
2.智能中控系統：一般常用在大中學的多媒體教室，能控制比較多設備；
3.網絡中控系統：一般常用在安裝多臺中控的學校，主要是方便管理和控制；
4.會議中控系統：一般常用在多功能會議室，一般都是常用無線觸摸屏控制；
5.可編程中控系統：一般常用在大型會議室，控制設備比較多，可以提供程序編寫界面；
中控系統的構成
中控系統一般由四部分組成：1. 用戶界面；2.中央控制主機；3.各類控制接口；4.受控設備。
具體又可分為以下幾個模塊：
音視頻切換模塊
VGA電腦信號切換模塊
紅外學習及發射模塊
設備電源管理模塊
電動屏幕控制模塊
音色、音量處理模塊
控制接口處理模塊
電源模塊
中央控制系統除可以完成以上各模塊特定的功能外，還可以通過編程方式，增加其它控制或通訊功能。
中控系統的特點
提供多種用戶操作的界面。(標準PC,LCD觸摸屏,手控面板)：個性化控制界面設計使你操作方便，得心應手。同時面向全部電教設備總攬全局，一目了然。
能同時對多路設備進行控制。在通過電機或投影機進行演播同時，能對其它音視頻源進行預覽
集成度高，設備控制方式齊全，操作界面清晰，系統擴展功能強，可靠性高等特點。低成本，高性能，高集成度，全數字化控制。
單機直接接入：影碟機，錄像機，視頻展示臺，攝像機，錄音卡座，計算機，筆記本，功放，有線麥克，無線麥克，電動屏，投影機，電源控制器。(窗簾和燈光)。
全數碼控音，混音，提供設備擴展接口。
中控系統的應用
中央控制系統一般應用在多媒體會議室、電化教室、監控及指揮中心，新聞發布室等、環境控制。
以多媒體會議室為例，中央控制器作為所有電教設備的控制中心。教室內所有的電教設備如：錄像機，影碟機，投影機，電動屏幕，音響，還有室內燈光，窗簾都可以與中央控制器相連，受其控制。
用戶只需要坐在觸摸屏前，便可以直觀的操作整個系統，包括系統開關、各設備開關、燈光明暗度調節、信號切換、信號源的播放和停止、各種組合模式的進入和切換、音量調節，以及對用于擴聲的會議音響系統；用于討論、表決、投票的數字會議及同聲傳譯系統；用于遠程會議的視頻會議系統；用于視頻、VGA信號顯示的大屏幕投影系統；用于提供音視頻信號的多媒體周邊設備；用于全局環境設施、系統設備控制等系統的全自動綜合控制等。
|
