【案例】咸寧第二實驗小學公共廣播系統
更新時間:2018-9-26 10:10:14 編輯:溫情 文章來源:音響網 調整文字大小:【
大中小】
金秋九月開學季Thinuna (聲優諾)廣播持續為祖國的教育事業服務貢獻出自己力量,下面請跟我們走進《咸寧市第二實驗小學》了解我們廣播系統的建設情況。

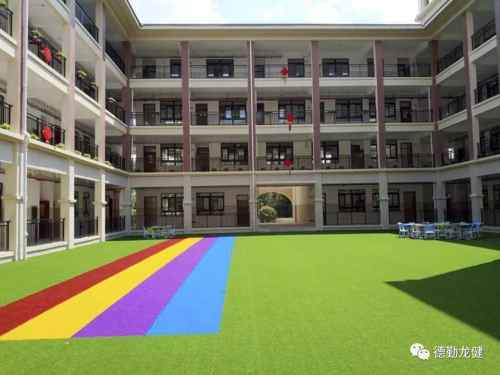

咸寧市第二實驗小學占地面積36畝,建?偼顿Y金額達3400萬元。教學樓采用歐式風情與現代宜居元素相結合的建筑設計,使校園看起來既清新雙亮麗。學校場地布局“動靜分區”前半部分為教學辦公區。學,F代化教學設施一應俱全,美術,音樂等功能室及器材配備齊全。后半部分作為體育活動區,配備環形跑道足球場、戶外籃球場、羽毛球場及網球場。

咸寧市第二實驗小學于2018年9月1日正式開學,校園廣播采用Thinuna(聲優諾)品牌PX-3000廣播系統設計,園區廣播共劃分9個廣播分區。一層走廊、二層走廊、三層走廊、四層走廊、一層教室、二層教定、三層教室、四層教室、運動場及室外校道。

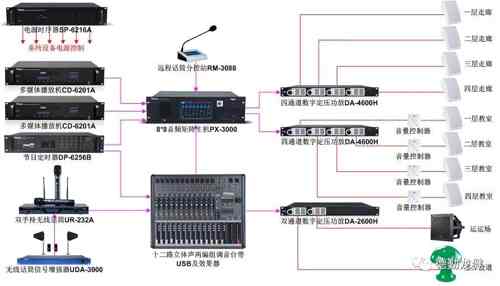

系統架構示意圖:

廣播系統介紹
利用PX-3000主機強大的功能特性,該校園廣播系統可以實現音頻分區播放、分區定時播放、分區尋呼廣播、自動火災報警廣播、人工緊急廣播及網絡遠程控制操作監控系統運行狀態等功能。系統配置多臺多媒體播放器可為系統提供豐富的節目源播放,配置節目定時器可讓系統實現無人值守定時自動開關機定時自動播放。根據學校的使用特性系統設計還配置了帶有效果器及USB播放器的十二路調音臺,讓戶外運動場的活動擴音操作更加的簡單方便。無線話筒與天線信號增強器的配套使用可讓無線話筒的有效接收信號復蓋更廣,滿足學校活動擴音的使用需求。PX-3000豐富的拓展接口可以很好的處理外部的音頻輸入,本套廣播系統可以實現教學樓廣播與運動場廣播完全獨立運行使用互不影響,也可以很好的融合為一體集中控制聯調使用,這得賴于PX-3000主機強大的功能應用。

PX-3000總線型矩陣公共廣播系統是全新的極具競爭力的數字廣播系統和商業音頻系統,基于總線式進行音頻和控制信號的傳輸。整個系統具備:設備精簡、高度整合、功能強大、控制靈活方便的特點,各種邏輯接口齊全。對集成商和音視頻設計師甚至用戶來說,最大的特點就是簡單直觀,不需要掌握太多的產品協議和各種專業音頻知識,讓設計和操作專業音頻系統變得更加容易。
音頻矩陣主機高度整合集成,集成了前級放大,均衡調節,分區,監聽,呼叫站接口,遠程面板接口,音控器強切,消防報警,邏輯控制輸入輸出等所有公共廣播系統功能,通過級聯可以拓展為32臺,最大256分區的大中小型廣播系統;支持8支話筒呼叫站(可以設置為人工緊急廣播或者業務廣播的優先級別);每個分區可以接入0~8個墻壁控制面板,可以勝任各種復雜需求。
校區系統包括如下主要設備:

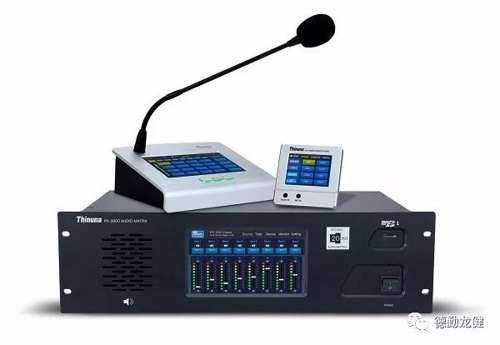

• 8x8音頻矩陣主機(PX-3000)
• 話筒工作站(RM-3088)
6級優先級別以上:(高級別強切低級別,同等級別可排序)
1. 人工緊急廣播(RM1-8設置為人工緊急廣播話筒時可以在同級中排列優先順序)
2. 自動火災廣播(內置SD卡2的預錄火警信息或外置火警音源輸入)
3. 業務廣播話筒工作站(RM1-8設置為業務廣播話筒時可以在同級中排列優先順序)
4. 定時廣播(內置SD卡1的定時音源或帶干接點觸發的外置定時器音源輸入)
5. 墻壁控制面板(每個分區可以可接入0~8只)
6. 主機矩陣的BGM音源,9路(包括輸入AUX1~8及矩陣內置SD卡1音源)


功放
本套廣播系統采用的功放為Thinuna的DA系列四通道模塊化定壓數字功放DA-4600H,此功放效率達到80%-90%,與模擬功率放大器相比能耗方面可降低60%以上;高效能低發熱的優化設計可以輕松應對最為苛刻的超長時間應急廣播固定安裝需求;DA數字功率放大器提供了全方位的保護電路以應對過載產生的過量電流、短路、直流電壓異常輸出以及散熱片溫度升高;輕量化的設計使設備的安裝變得輕松,緊湊的1U高度可以大大節約機柜空間。同時,也節省了運輸和倉儲成本;各通道的電源進行了獨立設計,致使某個通道發生故障,也不會影響其它通道正常運行。同樣,也可利用其中一個通道作為備用功放來使用。

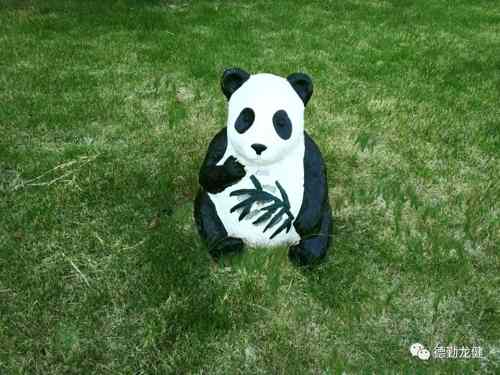

校園喇叭安裝圖

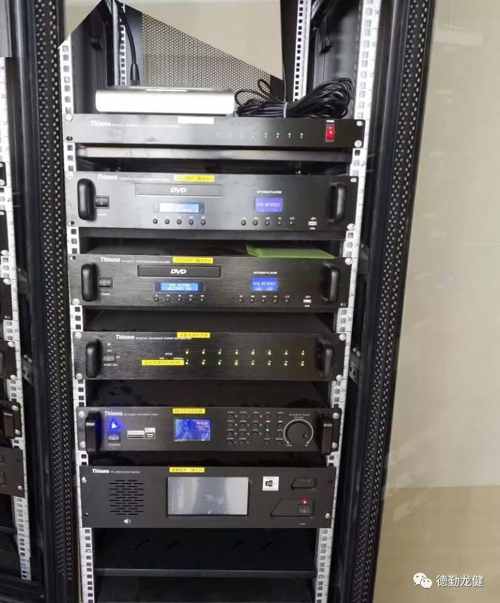

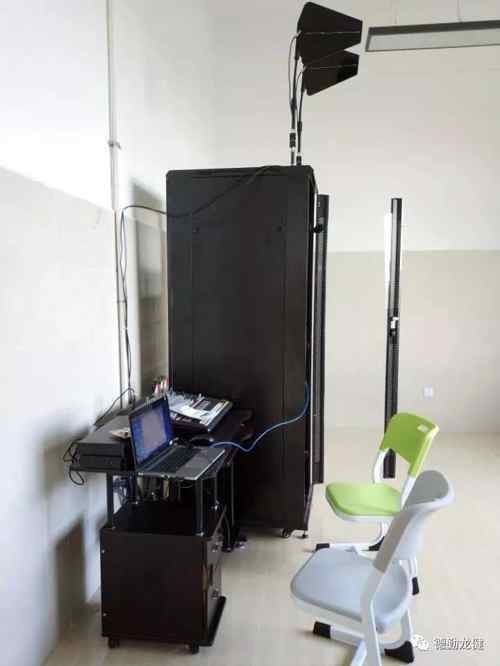

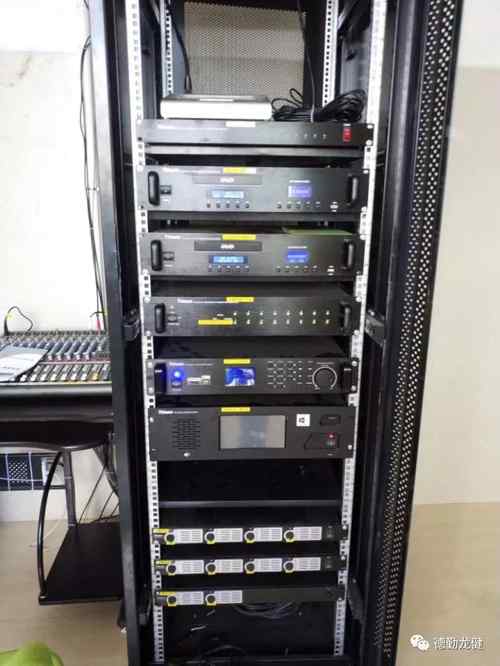

機房機柜圖

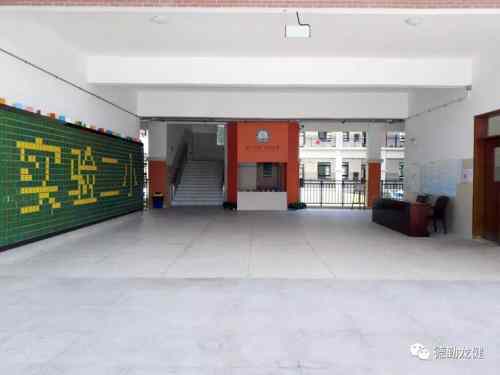

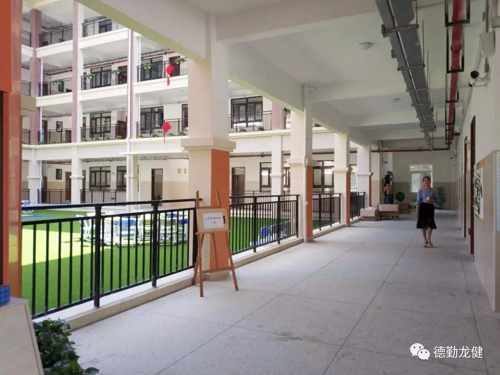

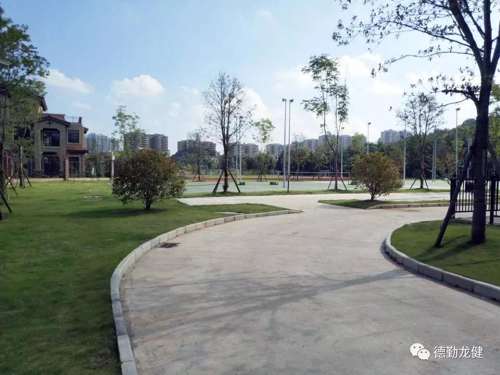

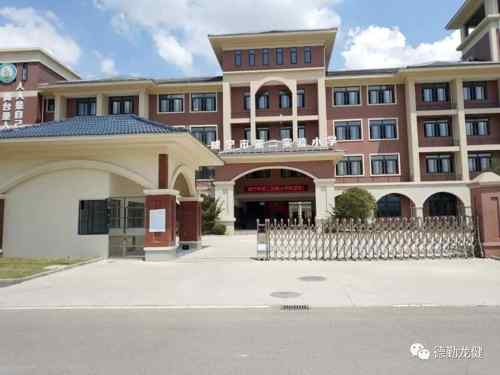

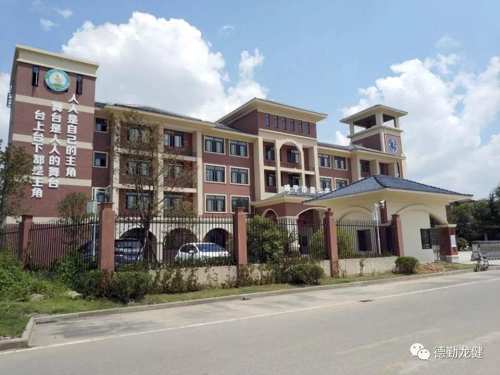

校園一角




文章來源:音響網 ©版權所有。未經許可,不得轉載。
