中國傳媒大學-禮堂
中國傳媒大學，是教育部直屬的國家“211工程”、“985工程”優勢學科創新平臺、“珠峰計劃”、“2011計劃”、“111計劃”建設的全國重點大學，是國家首批“雙一流”世界一流學科建設高校。
中國傳媒大學禮堂【中傳禮堂】又稱1500人報告廳，是校內最具規模的專業劇院，是舉行重要活動、大型會議、文藝演出的重要場所。
2019年7月中旬，中傳禮堂迎來了自竣工以來的首次擴聲改造，安恒利(國際)有限公司【ACE】承接了此次音頻系統的改造工程。2019年9月初完成并投入使用，截止目前，經過四個月的試運行，系統狀態穩定、應用效果良好。
↑ 中傳禮堂技術方案聲場設計圖
01
業內同行所知，劇場擴聲改造項目的實施難度不亞于全新建造一套系統。擴聲改造所涉及的全部專業：如建筑裝修、建筑聲學、隱蔽管道路由、機房布局、通風處理、消防系統都是保留原系統不變，因此如何把一套全新的擴聲系統放進劇場，同時又要保證各項音頻指標能獲得質的提升，是這次改造的難度所在。
在項目實施前，我們對禮堂進行了全面的三維數據獲取和建模處理，從設備安裝位置、系統路由、聲學特性三大方面為引導，為下一步音頻系統的設計提供有效準確的基礎。
從三維效果圖可見，整個廳堂尺寸比例設計偏重于大型報告廳，因此舞臺臺口距離相比傳統的鏡框式舞臺更寬，新系統采用LCR擴聲方式代替原系統LR擴聲方式，使得聲像定位更為準確，聲場均勻度指標更優秀。
02
由于原聲橋結構和外觀裝飾無法進行改動，安恒利設計團隊在參考國內外著名演出場館揚聲器布置方式，以及在學校領導具前瞻性思想的共同指引下，大家一致決定采用明掛揚聲器安裝方式。該安裝方式能把聲橋?qū)β曇舻木窒抻绊懡禐榱悖^眾聽到的是最真實的揚聲器聲音。并且對于挑臺底下容易影響觀影感覺的揚聲器，特意定制了白色噴涂，與裝修融為一體。
↑ 挑臺下、后區觀眾補聲揚聲器 JBL AC25
JBL VTX A8是一款真三分頻雙8寸低頻緊湊型線陣列揚聲器，擁有110°廣角覆蓋模式，實現聲場均衡覆蓋。專利的JBL輻射邊界合成器（RBI）減少角邊衍射，提高靈敏度，降低失真新型低頻低音單元（LF)，可響應55Hz，傳遞最佳低音效果與VTX A12一致的高頻單元（HF）確保聲波的一致性。

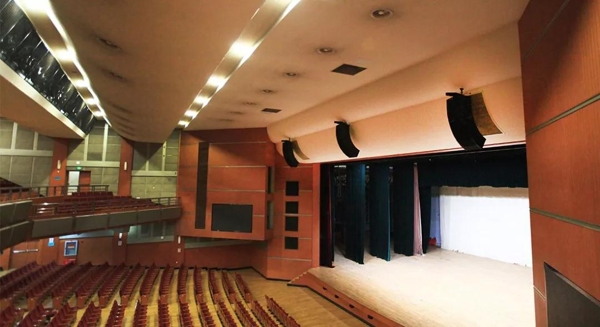

↑ 系統的主揚聲器采用了JBL VTX A8線陣列揚聲器
與之搭配的是JBL VTX B18單18寸低音揚聲器，采用JBL專利的第四代差分驅動設計，增加線性沖程，功率處理和靈敏度，降低失真；線性度提高，動態音域更廣泛；JBL VTX A8延用了A12的先進緊湊快速吊掛系統，安裝結構能適應任何的裝修空間限制。
優秀的揚聲器需要匹配配好的功放系統，搭配JBL A8線陣列的功放則是CROWN IT-HD系列，通過配套JBL Performance Manager軟件，同時配置所有的相關通道的編組，聲場，延時等參數，該軟件可根據實際的揚聲器類型、功放類型以及各自的數量進行匹配，給揚聲器添加預設程序，聲場調試，以及監控功放狀態等多功能。
臺唇補聲采用了JBL AC15揚聲器，用于補充線陣列音箱高頻直達聲較弱區域。
03
主調音臺采用了Soundcraft Vi2000數字調音臺，大家對于Soundcraft的第一印象就是“安全穩定，操作方便”，Soundcraft Vi2000數字調音臺擁有全新的外觀設計，采用了更有效的控制界面， 28個推子，24個單聲道/立體聲母線和三個Vistonics II的時尚觸摸屏幕，最新的3D圖形觸摸屏界面，可以讓兩個工程師在同層同時操作的唯一數字調音臺。
Soundcraft Vi2000數字調音臺提供廣泛的后面板連接，除模擬和數字輸入、輸出可配置外，調音臺還提供MIDI、USB、以太網、SDI視頻加解嵌、Dante、MADI，冗余電源等的連接。
在控制室，上下臺口，以及現場調音位，均預留了Dante接口，并接入劇場核心音頻交換機，可以滿足在各個重要點位進行多軌錄音，放音等功能，充分滿足今后IP音頻時代的應用與需求。同時系統中各個點位都實現了光纖互通，實現了調音臺在多個點位都可以進行靈活應用。
04
電影系統采用了以JBL 5732作為左中右音箱，JBL AC2212為環繞音箱的電影環繞聲系統，其中一層環繞音箱10只，二層環繞音箱8只，頂環繞音箱8只，可以實現7.1.4的全景聲電影放音，本次項目還配備了哈克尼斯可升降式的透聲幕，既保證了影像還原效果，又滿足了完美的透聲要求。從試運行至今，中傳禮堂已完成了數次的知名電影首映禮放映任務。
05
通過組織校內外、業界、學界專家論證，該項目方案以“設計理念先進、設備選型合理、功能定位明確、符合國家標準規范”的論證評語得到了專家們的一致肯定。
中傳禮堂的音頻改造項目竣工并投入使用，不僅為滿足學校高負荷、高頻次的活動使用提供了有力保障，也滿足了學校相關專業師生教學科研的功能，改造效果也獲得了全校師生的一致好評。
|
)
