河南藝術學院作為河南唯一一所高等藝術類學院，校方的劇院承載著學院教學展演和學生實習演練的使命，具有比較重要的地位和使命。

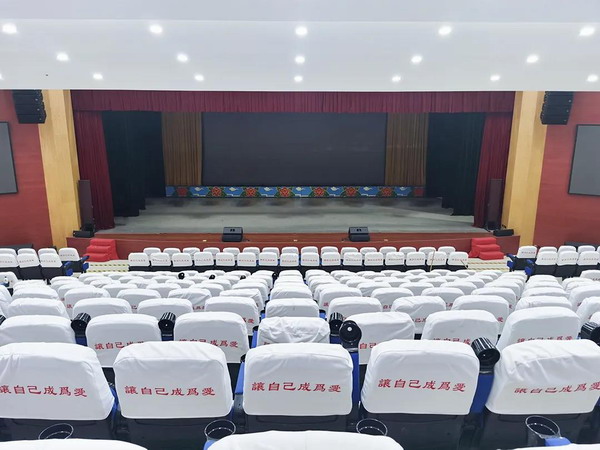

△外景拍攝

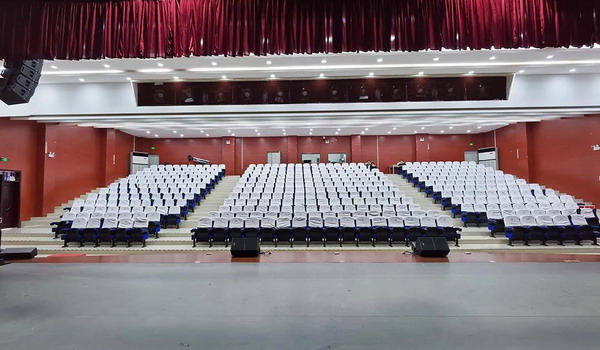

本次為劇場改造升級項目，該劇場使用年限已久，場內擴聲系統陳舊老化已無法滿足使用需求。劇場舞臺寬度18米，深度11米，高度8米，可容納觀眾500座，設計團隊根據項目場地實際情況，結合劇場功能性使用需求及場地建聲環境，經過EASE模擬分析，最終選擇了源自英國著名音響品牌Wharfedale Pro（樂富豪）作為本次項目改造升級的主擴聲系統。
技術難點
該項目在要求聲壓級均勻穩定的同時，對戲曲演出的聲音表現要求極高，最大的技術難點在進行陳舊線路改造的同時，還需要滿足劇場不同的演出場景，另因建筑結構的特殊性，音箱的安裝角度也難以把控。
擴聲系統
本次項目改造，主擴聲系統采用8只Wharfedale的WLA-210X線陣列音箱覆蓋全場，最大聲壓級可達138dB，3"高音釹鐵硼壓縮單元設計，低頻飽滿富有彈性，高頻明亮具有穿透力，具有良好穩定的聲學陣列傳輸性能，搭配WLA-210X SUB的線陣次低頻音箱，以4+1組合/組的形式分別懸掛于舞臺兩側，實現平穩均勻的聲壓覆蓋和良好的聲音指向。
超低音采用4只WLA-218B雙18"線性陣列音箱，最大聲壓級達148dB，4.0"音圈，雙彈波，性能穩定，柔軟富有彈性的低頻聽感，音質表現尤為出色。
返聽音箱采用4只WA-12M作為舞臺返聽分布于舞臺前方，直接作為演員及主持人的監聽音箱。
臺唇采用4只Programme206全頻音箱，彌補觀眾席前區中心位置主擴聲覆蓋不到的缺憾，頻率響應在整個音域范圍內平滑自然，凸顯出中性的、未染色的聲音本質，可完美的融入任何建筑環境。
驅動揚聲器系統采用了6臺4通道的DP系列功放。監聽系統采用2只Diamond 9.1作為控制室監聽音箱。具有更低的阻尼因數，更大的體積可在更高的聲壓級實現更好的控制，完美的解決了項目改造所遇的技術難題。
音頻處理系統
音頻處理系統采用加拿大著名品牌XILICA（聲麗佳）的Solaro FR1網絡音頻矩陣作為核心處理部件。擁有ADI雙核40位浮點運算芯片，32位高效能轉換芯片，高品質麥克風前置放大器，保證最佳的音質還原，同時以穩定性好、處理能力強大、高保真的顯著特點，確保音頻系統處于最佳的工作狀態。
根據現場擴聲的實際需求，結合Solaro FR1在硬件上采用最先進的設計—自由插卡式，本次采用4張音頻輸入卡及12張音頻輸出卡，插卡采用金手指鏈接，應對多次插拔的情況，更持久耐用，傳輸更穩定。
△慶祝建黨100周年戲曲盛宴
在擴聲系統安裝時，采用了3D模擬技術輔助精密測量工具，最大限度增加音箱擺位的合理性，降低后期的調試難度，經過先歌國際技術工程師的后期調試，整套系統完美承載了預期的使命，場館達到了聲壓均勻，聲音清晰飽滿，場景多樣化的標準。
△圓滿落下帷幕
應用品牌：Wharfedale、XILICA
應用產品：Wharfedale：WLA-210X、WLA-210X SUB、WLA-218B、WZ-12M、Programme 206、Diamond9.1、DP-2200、DP-4120、DP-4035、DP-4065
XILICA：Solaro FR1、音頻輸入卡、音頻輸出卡
應用場合：劇場劇院
